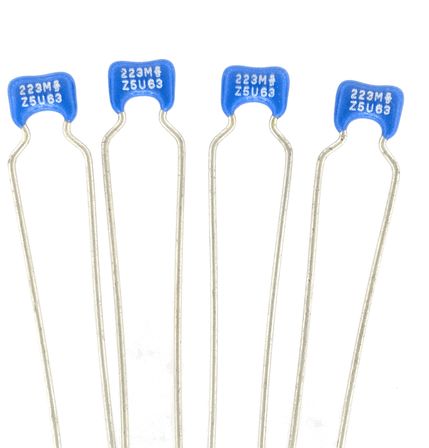

22nF Multilayer Condensator Z5U Siemens
art.nr.: 301.3220063023G

Multilayer keramische condensatoren (MLCC) in de traditionele “bedrade” uitvoering voorzien van een isolerende coating. Ideaal voor koppeling en ontkoppeling toepassingen, leverbaar in de meest voorkomende waardes met een hoge capaciteit in een verhoudingsgewijs kleine behuizing.

De gebruikte materialen voor het diëlektricum kunnen per toepassing of fabrikant verschillen al na gelang de capaciteit, gewenste temperatuur karakteristiek, verlieshoek tan δ of werkspanning. Veel gebruikte keramische materialen zijn NP0, X7R, X7S, Z5U of Y5V. Een oude bekende merknaam is Sibatit van Siemens waarbij 2E3 werd toegepast wat ongeveer overeenkomt met Y5V.

• Capaciteit: 22nF
• Tolerantie: 20%
• Werkspanning: 63V
• Temperatuurcoëfficiënt: Z5U
• Raster / Steekmaat: 5.08mm
• Afmetingen Behuizing (bxdxh) mm*: 4.8x1.6x2.5
• Fabrikant: Siemens
• Coating: Epoxy

*Afmetingen zijn bij benadering
